«УЗУМИ-05» |
|
|
|
|
|
Предназначена для проведения ультразвуковой очистки в моющих растворах ювелирных изделий, деталей и механизмов часов, а также узлов и деталей автомобилей и мотоциклов, таких как жиклеры, форсунки, клапаны, сетчатые фильтры, подшипники и др.
Обеспечивает гарантированную очистку вышеперчисленных изделий и деталей по приведенным в руководстве по эксплуатации методикам.
Позволяет снизить трудоемкость очистки. Средняя длительность очистки не превышает 10мин.
Воздействует щадяще на детали и узлы кавитирующим раствором, что позволяет отмывать их без повреждений, ведущих к отказу.
|
|
|
Принцип работы установки основан на, так называемом явлении кавитации, возникающей в жидкости.
Механические колебания рабочей части ультразвукового излучателя вызывают возникновение в моющем растворе упругих волн и, как следствие пульсирующих пузырьков газа, которые "живут" непродолжительное время и захлопываются под воздействием акустического давления.
Процесс возникновения и захлопывания пузырьков продолжается на протяжении всего воздействия на жидкость (в нашем случае моющий раствор) ультразвуковых колебаний.
Захлопывание каждого пузырька сопровождается появлением импульса давления, локальным повышением температуры, возникновением микроструй и микротечений. Это порождает интенсивное гидродинамическое воздействие на обрабатываемую поверхность и обуславливает удаление с неё загрязнений. Локальные термоудары дополнительно способствуют очистке загрязнённой поверхности.
Возникновение микротечений и микроструй способствует внедрению и проникновению кавитирующего моющего раствора в самые труднодоступные микрополости и каналы малого диаметра, что позволяет достаточно быстро и качественно отмывать от загрязнений различного характера инструменты со сложной конфигурацией поверхности.
Удобство манипуляций с отмываемым инструментом обеспечивается специальной оправкой-поддоном, устанавливаемой при отмывке в зоне наиболее активного ультразвукового воздействия.
|
| |
|
|
|
|
|
|
| |
| |
Технические характеристики |
|
| |
 |
|
|
|
| |

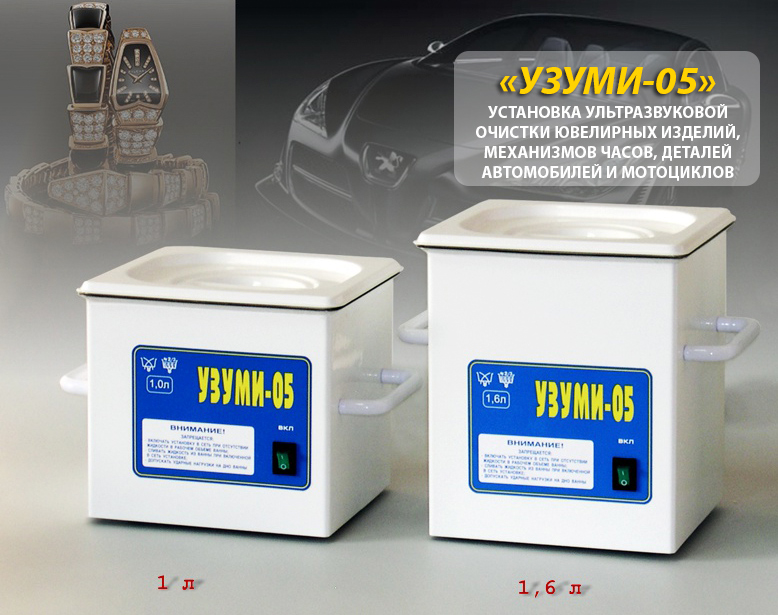

| Установка "УЗУМИ-05" выпускается с ультразвуковыми ваннами трёх типоразмеров - объёмом 1,0 и 1,6 л. |
Во всех выпускаемых нами ультразвуковых ваннах используются емкости из высококачественной нержавеющей стали марки AISI 304 толщиной 1 мм, что выгодно отличает их в надёжности и долговечности (ультразвук является активным провокатором разрушения металла ёмкости и появления течи). Это обеспечивает продолжительность срока службы не менее 5 лет интенсивной эксплуатации.
|
|
|
| |
Габаритные размеры установки,
- с объёмом УЗ-ванны 1,0 л;
- с объёмом УЗ-ванны 1,6 л. |
165 х 230 х 160 мм
165 х 230 х 200 мм |
Внутренние размеры ультразвуковой ванны,
- с объёмом УЗ-ванны 1,0 л;
- с объёмом УЗ-ванны 1,6 л. |
150 х 140 х 70 мм
150 х 140 х 100 мм |
| Вес установки, не более |
2,5 кг |
| Количество ультразвуковых излучателей |
1 шт. |
| Рабочая частота ультразвуковых колебаний |
32±2 кГц |
| Питание от сети переменного тока |
220В, 50Гц |
| Мощность, потребляемая установкой от сети, не более |
100 В·А |
| Установка рассчитана на работу в повторно–кратковременном режиме: |
30÷40 минут работа,
10÷15 минут пауза |
| Масса аппарата, не более |
7кг |
| По электробезопасности установка соответствует ГОСТ. 12.2.025-76 и выполнена как изделие класса I с рабочей частью типа Н. |
|
|
|
| |
|
|
| |
| |
Состав и комплект поставки |
|
| |
|
|
|
|
| |
| Наименование |
Кол-во |
Примечание |
| Установка ультразвуковой очистки медицинского инструмента "УЗУМИ–05". |
1 шт. |
|
| Оправка-поддон для размещения отмываемого инструмента. |
1 шт. |
При транспортировке поддон располагаются внутри ультразвуковой ванны |
| Крышка ультразвуковой ванны |
1 шт. |
|
| Паспорт с руководством по эксплуатации. |
1 шт. |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
